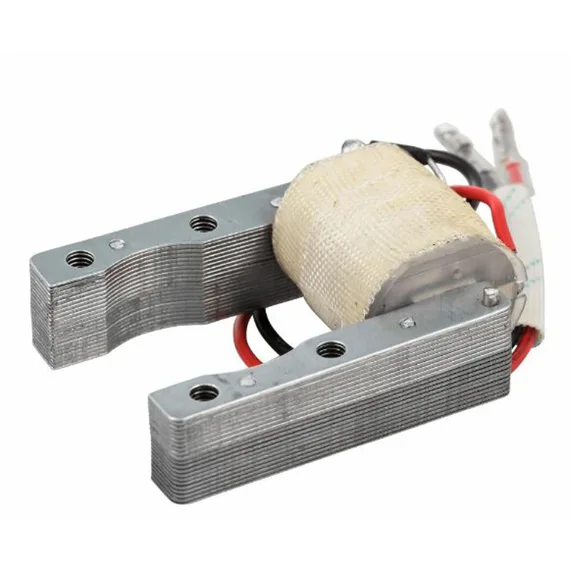

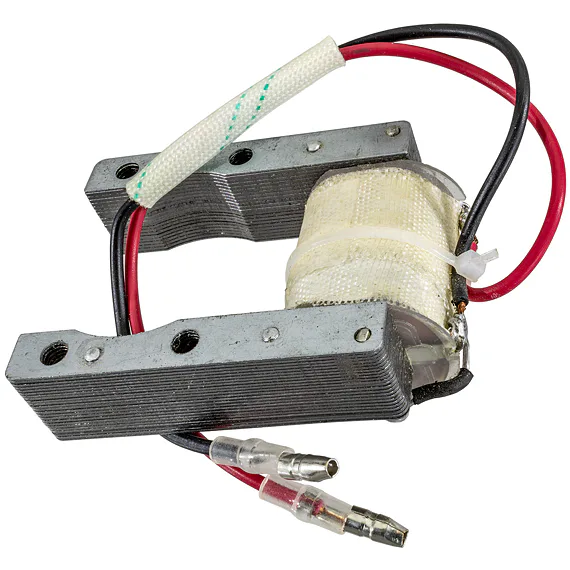

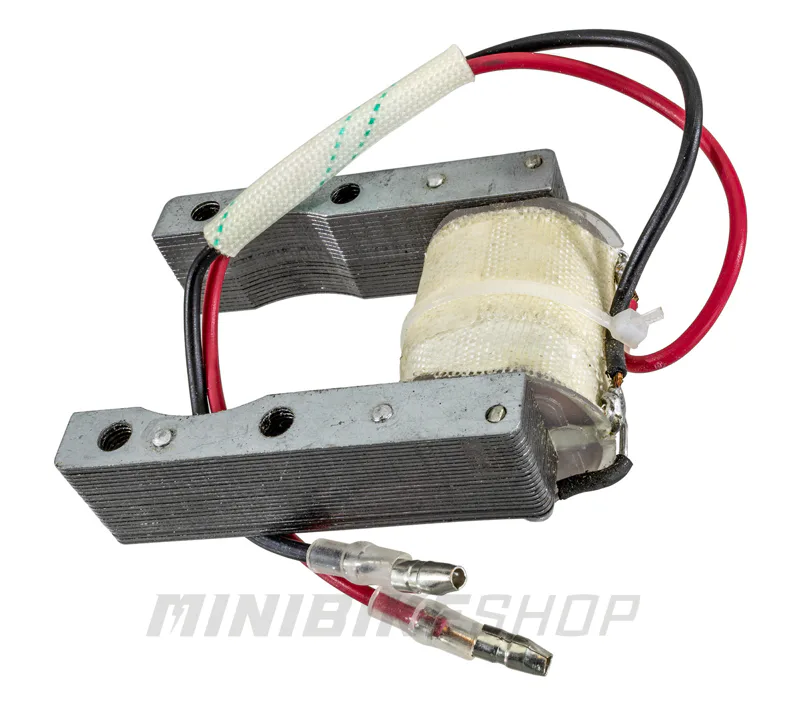

Cievka magneta OZ-stator

Magnetoelektrické zapaľovanie OZ

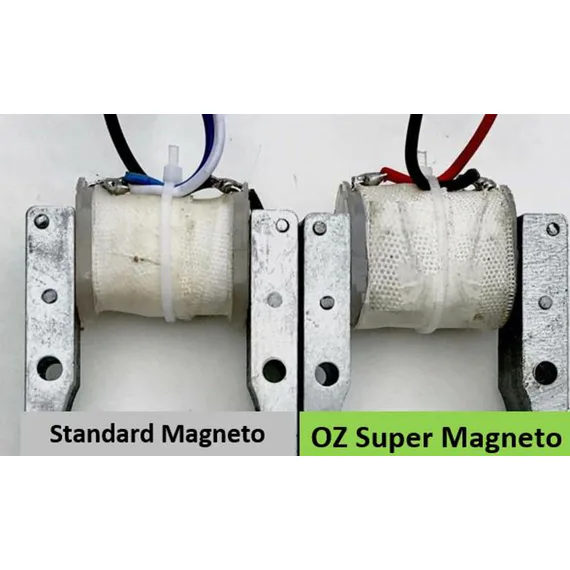

Nové vinutie cievky s väčším počtom závitov a priemerom drôtu zabezpečuje silnejšie budenie elektromagnetickou indukciou, ktorá vzniká rotáciou magnetického poľa. Vyššie budenie z primárnej cievky pre CDI zabezpečuje lepšie podmienky na vznik iskry na zapaľovacej sviečke.

Princíp magnetoelektrického zapaľovania
Potrebný prúd sa v primárnom obvode zapaľovacej cievky získava elektromagnetickou indukciou, ktorá vzniká rotáciou magnetického poľa. Magneto sa skladá z rotora tvoreného permanentným magnetom, ktorý sa pohybuje vnútri statora. Na statore je umiestnená zapaľovacia cievka.

Zapojenie s CDI:
Čierny vodič prepojte s čiernym vodičom na CDI. Červený vodič prepojte s modrým vodičom na CDI.
